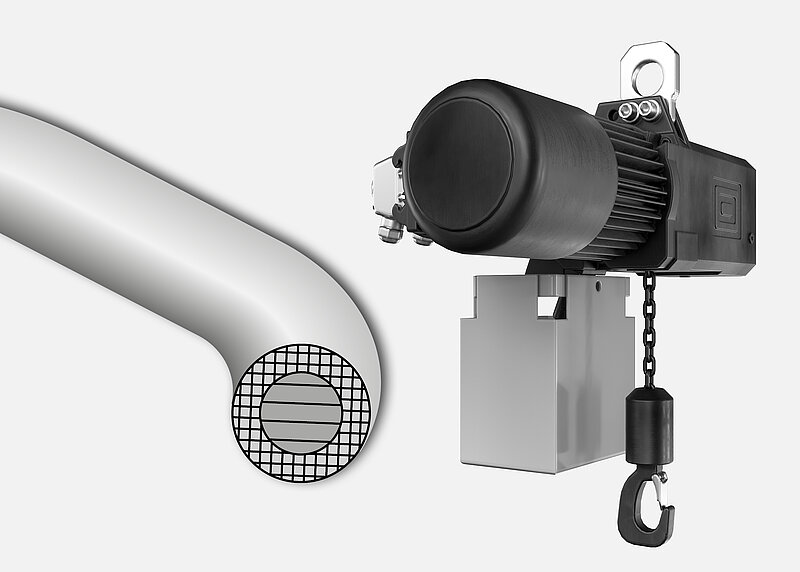

RUD einsatzgehärtete Rundstahlketten
In anspruchsvollen und sicherheitsrelevanten Branchen sind einsatzgehärtete RUD Ketten der Güten RTS, RTD und RTB der sichere Partner für jedes elektrische Hebezeug. Hohe Ansprüche an Widerstand, Verschleißfestigkeit und Zuverlässigkeit sind dabei maximal gewährleistet.
Für motorisch angetriebene Hebezeuge.
- Für hohe Verschleißbeantragung nach DIN EN 818-7-T.
- Verfügen über eine außergewöhnlich hohe Schwingfestigkeit,
welche zur Vermeidung von Dauerbrüchen im Betrieb
entscheidend beiträgt.
Ausführung Güteklasse DAT/T
|
Triebwerkgruppe ISO 4301-1 (FEM 9.511) |
Nennspannung [N/mm ²] |
Grenzspannung [N/mm ²] |
|---|---|---|
|
M1 (1Dm) |
200 |
250 |
|
M2 (1Cm) |
160 |
225 |
|
M3 (1Bm) |
160 |
200 |
|
M4(1Am) |
140 |
180 |
|
M5 (2m) |
125 |
160 |
|
M6 (3m) |
112 |
140 |
|
M7 (4m) |
100 |
125 |
|
M8 (5m) |
90 |
112 |
|
Qualität und Bezeichnung Ausführung DAT |
RTS |
RTD |
RTB |
||
|---|---|---|---|---|---|
|
Fertigungsprüfspannung |
σFPmin |
N/mm ² |
500 |
||
|
Bruchspannung |
σBmin |
N/mm ² |
800 |
||
|
Bruchdehnung |
Amin |
% |
10 |
||
|
Oberflächenhärte nach DIN EN 818-7 |
d≤6,5 ⌀ d ≥7 ⌀ |
HV 5 HV 10 |
500-650 |
||
|
Einsatzhärtetiefe im Gelenk HTÄ (nach Makroätzung) |
…d ±0,01 d |
mm |
≤ ⌀ 4/ 0,05 ⌀ 4,1-7 / 0,04 ⌀8-16 / 0,03 ≥ ⌀ 16,1 / 0,02 |
< ⌀8 / 0,05 ⌀8-11,5 / 0,04 ≥⌀12 / 0,03 |
< ⌀8 / 0,05 ⌀8-11,5 / 0,04 ≥⌀12 / 0,03 |
|
Schwingfestigkeit |
N/mm ² |
130 ± 80 |
130 ± 90 |
130 ± 100 |
Ausführung Güteklasse DAT/T
|
Abmessung [mm] |
Tragfähigkeit Ftr [kg] nach Triebwerksgruppe |
Tragfähigkeit Ftr [kg] nach Triebwerksgruppe |
Tragfähigkeit Ftr [kg] nach Triebwerksgruppe |
Tragfähigkeit Ftr [kg] nach Triebwerksgruppe |
Fertigungsprüfkraft |
Bruchkraft |
Gewicht [kg/m] |
Güte |
Güte |
Güte |
Materialnummer |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
M3 (1Bm) |
M4 (1Am) |
M5 (2m) |
M6 (3m) |
RTS |
RTD |
RTB |
|||||
|
Tragspannung: 160 N/mm² |
Tragspannung: 140 N/mm² |
Tragspannung: 125 N/mm² |
Tragspannung: 112 N/mm² |
||||||||
|
Sicherheitsfaktor: 5 |
Sicherheitsfaktor: 5,7 |
Sicherheitsfaktor: 6,4 |
Sicherheitsfaktor: 7,1 |
||||||||
|
3 x 9 |
230 |
200 |
180 |
160 |
7 |
11,3 |
0,19 |
x |
7985902 |
||
|
4 x 12 |
410 |
350 |
320 |
280 |
12,6 |
20,1 |
0,35 |
x |
x |
x |
7100183 |
|
5 x 15 |
640 |
560 |
500 |
440 |
19,6 |
31,4 |
0,54 |
x |
x |
x |
7100184 |
|
6 x 18 |
920 |
800 |
720 |
640 |
28,3 |
45,2 |
0,78 |
x |
x |
7101362 |
|
|
6,3 x 19 |
1000 |
880 |
790 |
710 |
31,2 |
49,9 |
0,86 |
x |
7983648 |
||
|
6,3 x 19,1 |
1000 |
880 |
790 |
710 |
31,2 |
49,9 |
0,86 |
x |
7102922 |
||
|
7 x 21 |
1250 |
1090 |
980 |
870 |
38,5 |
61,6 |
1,10 |
x |
x |
x |
7102168 |
|
7 x 22 |
1250 |
1090 |
980 |
870 |
38,5 |
61,6 |
1,10 |
x |
x |
x |
7100185 |
|
7,1 x 20,2 |
1250 |
1090 |
980 |
870 |
39,6 |
63,3 |
1,10 |
x |
x |
7103637 |
|
|
7,1 x 21,2 |
1290 |
1130 |
1000 |
900 |
39,6 |
63,3 |
1,10 |
x |
7102924 |
||
|
8 x 24 |
1640 |
1810 |
1280 |
1140 |
50,3 |
80,4 |
1,4 |
x |
7101363 |
||
|
9 x 27 |
270 |
2240 |
1620 |
1450 |
63,6 |
102 |
1,80 |
x |
x |
x |
7100186 |
|
10 x 28 |
2560 |
2240 |
2000 |
1790 |
78,5 |
126 |
2,20 |
x |
7102169 |
||
|
10 x 30,2 |
2560 |
2700 |
2000 |
1790 |
78,5 |
126 |
2,20 |
x |
712926 |
||
|
11 x 31 |
3100 |
2800 |
2420 |
2160 |
95 |
152 |
2,70 |
x |
7102955 |
||
|
11,2 x 34 |
3200 |
2800 |
2500 |
2240 |
98,5 |
157,6 |
2,70 |
x |
7102927 |
||
|
11,2 x 34,4 |
3200 |
2800 |
2500 |
2240 |
98,5 |
157,6 |
2,70 |
x |
7102930 |
||
|
11,3 x 31 |
3270 |
2860 |
2550 |
2280 |
160,5 |
160,5 |
2,70 |
x |
x |
x |
7992923 |
|
13 x 36 |
4330 |
3780 |
3380 |
3030 |
132,7 |
212,3 |
2,85 |
x |
x |
59733 |
|
|
16 x 45 |
6550 |
5730 |
5120 |
4590 |
201 |
322 |
5,7 |
x |
x |
55004 |
|
|
23,5 x 66 |
14100 |
12370 |
11000 |
9900 |
434 |
694 |
12,20 |
x |
7993516 |
