RUD Edelstahlketten

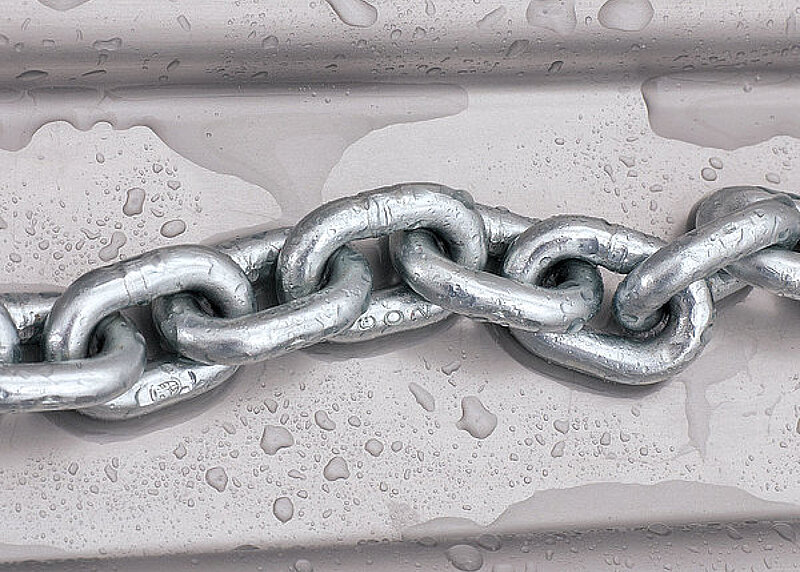

RUD bietet für unterschiedlichste Anwendungen die richtige Kette. Für Einsätze mit hohen Anforderungen an Rost- und Säurebeständigkeit bieten RUD Edelstahlketten ein hohes
Maß an Flexibilität für manuelle und motorisch angetriebene Hebezeuge. Alle rost- und säurebeständigen Ketten sind in Anlehnung an DIN 5684 Teil 1 und Teil 2 konstruiert und produziert.
Besonderheiten der RUD Edelstahlketten
- Rost- und säurebeständig
- Von 4 mm bis 16 mm Kettendurchmesser
- Ähnlich DIN 5684 Teil 1 und Teil
- Güteklasse P: RPA und Güteklasse S: RSA
- Ohne Wärmebehandlung
Technische Daten der RUD Edelstahlkette.
| Abmessung [mm] | Güte- klasse | Tragfähigkeit Ftr [kg] nach Triebwerksgruppe | Fertigungs- prüfkraft | Bruchkraft | Gewicht | Material- nummer | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Hand (1Dm) | M3 (1Bm) | M4 (1Am) | M5 (2m) | M6 (3m) | FFPmin [kN] | FBmin [kN] | Kg/m | |||
| Tragspannung: ≤ 07 mm = 160 N/mm² ≤ 08 mm = 125 N/mm² | Tragspannung: ≤ 07 mm = 125 N/mm² ≤ 08 mm = 100 N/mm² | Tragspannung: ≤ 07 mm = 110 N/mm² ≤ 08 mm = 90 N/mm² | Tragspannung: ≤ 07 mm = 100 N/mm² ≤ 08 mm = 80 N/mm² | Tragspannung: ≤ 07 mm = 90 N/mm² ≤ 08 mm = 70 N/mm² | ||||||
| Sicherheits- faktor: 4 | Sicherheits- faktor: 5 | Sicherheits- faktor: 5,7 | Sicherheits- faktor: 6,4 | Sicherheits- faktor: 7,1 | ||||||
| 4 x 12 | S | 400 | 320 | 280 | 250 | 230 | 10 | 16 | 0,35 | 54079 |
| 5 x 15 | S | 630 | 500 | 440 | 400 | 360 | 16 | 25 | 0,54 | 54100 |
| 6 x 18 | S | 900 | 720 | 630 | 570 | 210 | 22 | 36 | 0,78 | 54333 |
| 6,3 x 19,1 | S | 1010 | 790 | 700 | 635 | 570 | 25 | 40 | 0,86 | 53998 |
| 7 x 21 | S | 1250 | 1000 | 860 | 780 | 700 | 32 | 50 | 1,10 | 54130 |
| 8 x 24 | P | 1250 | 1000 | 920 | 820 | 710 | 32 | 50 | 1,40 | 58778 |
| 9 x 27 | P | 1600 | 1250 | 1160 | 1000 | 900 | 40 | 63 | 1,80 | 58779 |
| 10 x 28 | P | 2000 | 1600 | 1440 | 1250 | 1120 | 50 | 80 | 2,20 | 58780 |
| 10 x 30 | P | 2000 | 1600 | 1440 | 1250 | 1120 | 50 | 80 | 2,30 | 52303 |
| 11,3 x 31 | P | 2500 | 2000 | 1800 | 1600 | 1400 | 63 | 100 | 2,85 | 7984841 |
| 13 x 36 | P | 3350 | 2650 | 2430 | 2100 | 1890 | 85 | 132 | 3,80 | 58784 |
| 16 x 45 | P | 5000 | 4000 | 3680 | 3270 | 2860 | 125 | 200 | 5,70 | 7988746 |
| Güteklasse RPA und RSA | ||||
|---|---|---|---|---|
| Triebwerksgruppe ISO 4301-1 (FEM 9.511) | Nennspannung [N/mm²] | Grenzspannung [N/mm²] | ||
| RPA | RSA | RPA | RSA | |
| M1 (1Dm) | 125 | 160 | 187,5 | 240 |
| M2 (1Cm) | 100 | 125 | 138 | 175 |
| M3 (1Bm) | 100 | 125 | 125 | 160 |
| M4 (1Am) | 90 | 112 | 112 | 140 |
| M5 (2m) | 80 | 100 | 100 | 125 |
| M6 (3m) | 70 | 90 | 90 | 112 |
| M7 (4m) | 60 | 80 | 80 | 100 |
| 8m (5m) | 55 | 70 | 70 | 90 |
| Qualität und Bezeichnung | Güteklasse P RPA | Güteklasse S RSA | ||
|---|---|---|---|---|
| Werkstoff | AISI 316 | AISI 316 | ||
| Fertigungsprüfspannung | σFPmin | N/mm ² | 315 | 400 |
| Bruchspannung | σBmin| N/mm ² | 500 | 630 | |
| Bruchdehnung | ABmin| N/mm ² | 15 | 15 | |
| Oberflächenhärte im Gelenk | d≤6,5 ⌀ d ≥7 ⌀ | HV 5 HV10 | ca. 250 | ca. 250 |
